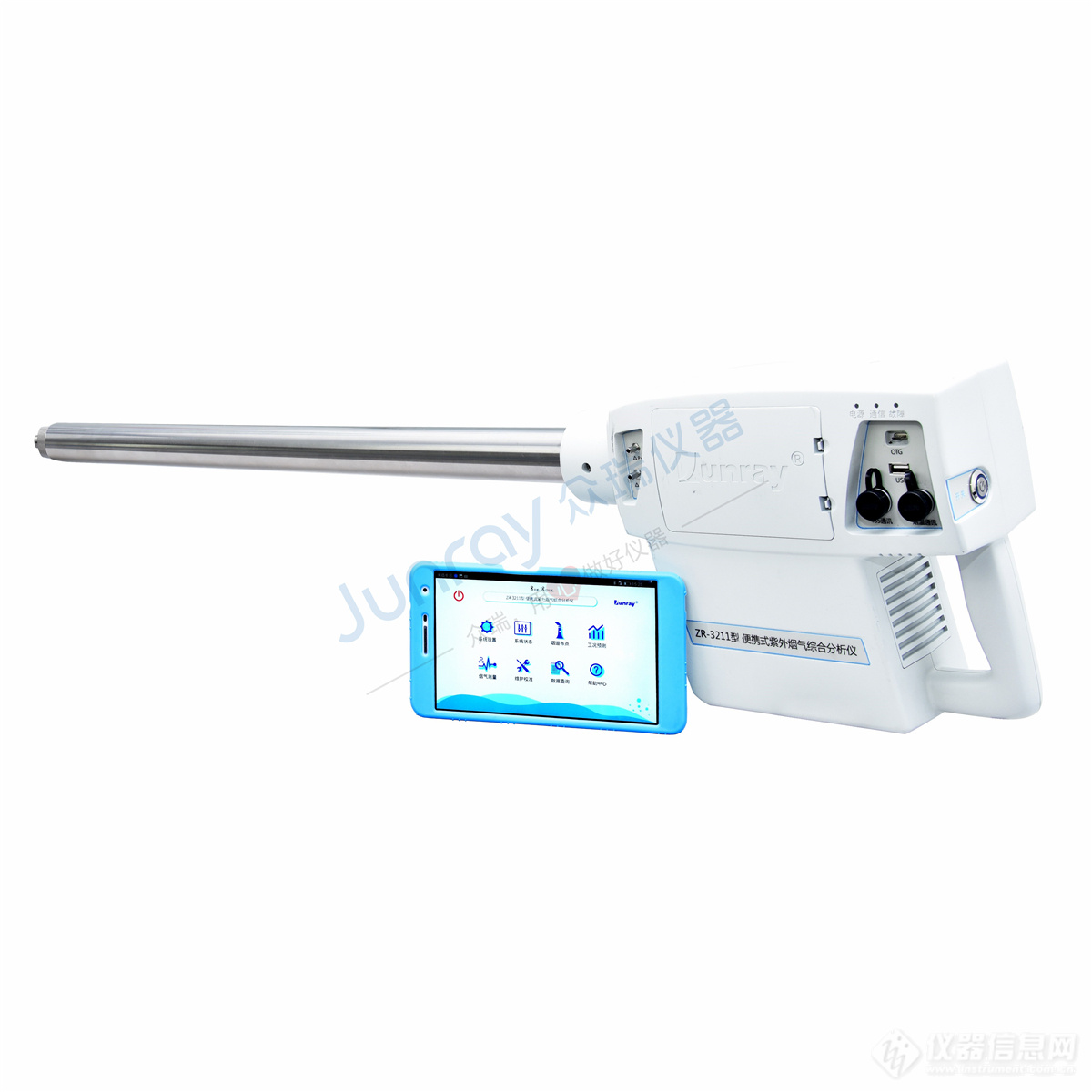

ZR-3211型便攜式紫外煙氣綜合分析儀（H款，熱濕法）

ZR-3211型便攜式紫外煙氣綜合分析儀（H款，熱濕法）

紫外煙氣，紫外分析儀，紫外煙氣分析儀，紫外差分吸收光譜

產品簡介

  ZR-3211型便攜式紫外煙氣綜合分析儀（H款，熱濕法）采用紫外差分吸收光譜技術測量煙氣中的SO₂、NO、NO₂和NH₃，可選O₂、CO、CO₂、H₂S傳感器測量氣體濃度，不受煙氣中水蒸氣影響，具有較高的測量精度和穩定性，特別適合高濕低硫工況測量。其中紫外差分吸收模塊在熱濕狀態下進行測量，避免除水造成的煙氣組分損失。整機采用一體便攜式設計，采樣管和主機為一體，攜帶方便。可供環境監測部門對各種鍋爐排放的氣體濃度、排放量進行檢測，也可應用於工礦企業進行各種有害氣體濃度的測量。

適用範圍：

煙氣含氧量、空氣過剩系數的測定；

煙氣連續測量儀器準確度的評估和校準；

其它可應用的場合。

參考標準

JF 1362-2012 煙氣分析儀型式評價大綱

HJ 1131-2020 固定汙染源廢氣 二氧化硫的測定 便攜式紫外吸收法

HJ 1132-2020 固定汙染源廢氣 氮氧化物的測定 便攜式紫外吸收法

JJG968-2002《煙氣分析儀檢定規程》

HJ/T 397-2007《固定源廢氣監測技術規範》

DB37/T 2704-2015《固定汙染源廢氣氮氧化物的測定紫外吸收法》

DB37/T 2705-2015《固定汙染源廢氣二氧化硫的測定紫外吸收法》

DB37/T2641-2015《便攜式紫外吸收法多氣體測量系統技術要求及檢測方法》

HJ973-2018《固定汙染源廢氣一氧化碳的測定定電位電解法》

GB 13233-2011《火電廠大氣汙染物排放標準》

Q/0214 ZRB009-2017 煙氣綜合分析儀

HJ1045-2019《固定汙染源廢氣（二氧化硫和氮氧化物） 便攜式紫外吸收法

測量儀器技術要求及檢測方法》

GB/T 37186-2018 《氣體分析 二氧化硫和氮氧化物的測定 紫外差分吸收光譜

分析法》

HJ 1045-2019 固定汙染源煙氣（二氧化硫和氮氧化物）便攜式紫外吸收法測

量儀器技術要求及檢測方法

功能特點

1. 采用熱濕法紫外差分原理檢測 SO₂ 、NO、NO₂ 和 NH₃ ，適合高濕低硫工況，完全避免冷凝除濕造成的煙氣組分損失；

2. 帶有皮托管、煙溫傳感器，能夠自動測量煙溫、流速和含濕量；

3. 內置含濕量傳感器，可同步測量含濕量，實時折算幹態濃度；

4. 選配傳感器（CO、CO₂ 、H₂S）;

5. 內置電池，結束後完成反吹功能；

6. 內置藍牙，通過手機或平板進行人機交互、數據存儲；

7. 采樣分析一體式結構，便攜性好；

8. 數據顯示和接口豐富：藍牙打印、U 盤導出、100 萬條數據存儲、排放量折算、濃度折算；

9. 內置冷凝除水模塊，防止傳感器進水損壞，蠕動泵自動排水，自動化程度高；

10. 預熱時間短，可以在現場快速達到測量要求；

11. 采用鈦合金真空隔熱管，隔熱效果好；

12. 配有高溫探針，滿足不同煙溫工況；

13. 自主知識產權的高穩定吸收池，采用前端維護和調整結構，可靠性高，非專業人員也可進行維護。


工作原理

  分析儀測量原理是基於紫外吸收光譜差分檢測技術，紫外光與分子相互作用

時被分子吸收導緻光能的變化，由於不同分子內部電子能級的躍遷能量和幾率的

不同，使得不同分子具有特征吸收光譜，工作原理基於 Beer-Lambert（比爾-朗

伯）定律。

  分析儀的光路部分由光源、氣體室、光纖和光譜儀等光學組件構成。

  光源發出的紫外可見光經光學視窗進入氣體室，被流經氣體室的被測樣氣所

吸收，攜帶被測樣氣吸收信息的光經透鏡彙聚後耦合入光纖，經光纖傳輸送入光

譜儀進行分光、采樣處理，得到氣體的吸收光譜；通過對光譜進行分析，可以分

析出氣體中相關組分的濃度。
